  GRAPHISOFT ArchiCAD 27是一款建筑设计软件,可以通过这款软件直接在电脑上设计建筑,将建筑可视化,方便客户查看建筑模型,查看建筑图纸,查看各种材料数据,软件提供很多建筑元素,可以直接在设计区域放置一个建筑元素,可以创建弧形墙、创建墙链、创建墙的矩形、创建梯形墙、创建多边形墙(PolyWall),也可以添加门、窗、天窗、墙端,让用户可以更好设计3D建筑模型,新版增强属性管理、扩展搜索功能、改进了交互式时间表的格式选项、现代化的GDL编辑器、简化加载输入和编辑,需要ArchiCAD 27破解版就下载使用!

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

新版功能

  综合设计备选方案

  Archicad 27的一个新的专门解决方案支持以综合和高效的方式管理多个设计选项。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •管理不断变化的设计,在不同的设计选项之间进行转换

  •通过对任何项目类型和规模进行有效的评估和交流,在更短的时间内做出更好的设计决策

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  工作流程重点

  •创造设计的变化,并容易在它们之间转换--无论它们包括整个建筑,只是它的一部分,还是同时的多个部分。

  •选择最好和最有效的设计选择,在3D或任何二维视图--没有不同的选择通过实体元素选择,合并,作物或元素连接互相交叉。

  •研究他们周围环境下的设计,并评价他们的美学,性能,效率.

  •设计选项是基于视图的设置:通过任何2d或3d输出记录您的选项。

  •使用设计选项板轻松打开和关闭选项,当您的工作。

  •专注于编辑当前选项,方法是锁定、褪色或着色当前选项之外的其他元素。

  •通过将选定的选项集成到主模型中来最终确定选项,或者通过合并、复制或重新安排选项集来调整项目生命周期中的选项。

  •设计选项被整合到热链工作流中。使用嵌入式变量工作,放置一个带有选定选项的模块,或者只是稍后修改它,所有这些都在实例级。保存和发布包含所有选项的热链接模块,或者只包含该视图的可见模块。

  •根据不同的选项过滤和提取bim数据:创建基于选择的图形覆盖,并通过时间表和标签提取数据。

  •选项被广泛地整合到所有2d和3d元素,包括注释和标记,如节,提升,细节和工作表。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  增强的属性管理

  近年来,改善复杂BIM项目的管理一直是Graphisoft的持续关注点。

  Archicad 26通过引入关键属性的文件夹,简化了属性管理工作流程。Archicad 27继续这一发展,引入了文件夹和搜索栏,用于其他属性,如填充和线条。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •属性也组织在条件对话框中的文件夹中 - 使设置条件变得更加容易(例如,在交互式计划或查找和选择中)。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •除了扩展工作流外,我们还优化了属性相关接口的可用性和一致性,以加快属性管理速度。

  •属性导入时:默认情况下,现在也导入关联的属性(以前必须手动检查它们)

  •所有属性列表:由于更好的预览、更多的弹出信息、智能搜索,更容易选择您需要的属性

  •所有属性对话框:使用左右箭头键进行导航

  •“所有属性”对话框:创建和命名新文件夹或新属性的步骤更少(过程中的对话框更少)。重命名:只需双击内联并键入即可。

  •更轻松地访问相关属性(键盘快捷键而不是单击)

  •图层对话框:根据需要重新排列列(例如,将显示/隐藏图标移动到锁定/解锁旁边)

  •属性调色板:展开的气泡提供有关属性的更多动态信息,帮助用户更快地识别和选择属性(无需导航到单独的对话框)

  改进了交互式时间表的格式选项

  新的和改进的明细表格式选项改进了数据的可视化。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •单元格背景颜色

  –背景颜色直观地区分值类型,如标题和总计

  –交替使用条纹行颜色,以清晰区分行

  –单元格颜色可以设置为仅显示或输出

  •通过将列的宽度设置为零来隐藏列 - 这样可以在合并标题单元格时删除不必要的混乱。双击标尺标记可重置列宽,或在“计划单元格大小”对话框中修改宽度。

  •选择任何字符来分隔标题字段(例如逗号、句点、垂直线)。如果需要,添加空间

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •改进了单元格的选择外观,通过创建当前所选单元格的粗体轮廓和行/列边缘突出显示,有助于了解您的位置,而不会像以前的版本那样使界面与整个行/列选择混乱。

  扩展搜索功能

  在许多基本的Archicad对话框中享受新的和改进的搜索,以获得更快,更一致的工作流程。无需再滚动浏览长长的列表来查找所需的内容。例如:

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  •从库加载图像:轻松找到任何要附加到表面的纹理图像

  •绘图管理器:搜索任何绘图或外部文档

  •在所有属性对话框和列表(使用文件夹)中搜索

  •链接绘图:搜索项目视图

  •图形覆盖组合和规则

  •3D 样式

  •渲染场景(选择和管理渲染场景)

  •收藏夹:改进了现有搜索 - 它现在等待其他击键,而不是在每次击键后生成评论(这可能会导致收藏夹长列表的速度变慢)。

  搜索后,点击 Escape 在所有搜索位置,清除搜索词并重新开始。

软件特色

  简化加载输入和编辑

  Archicad 27使您能够更快地生成和放置荷载。

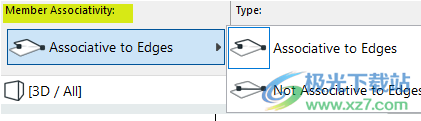

  •更容易沿杆件边放置线荷载

  •放置与杆件边不关联的线荷载 - 包括单元曲面上的任意位置

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  手动调整结构分析模型

  Archicad 27现在允许结构工程师通过手动调整来微调连接,作为对现有调整规则的补充。现在,可以更轻松地为复杂的建筑几何形状实现连续分析模型。

  模型比较中的详细结构更改列表

  模型比较是多学科设计团队必不可少的项目管理和质量检查工具。

  现在,当您使用结构视图运行“模型比较”时,您将获得有关更改的详细信息:该列表显示两个模型之间更改的参数,包括它们的值(如果适用)。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  MEP 建模器

  MEP Modeler 在界面、建模和技术方面进行了更新。

  •布线过程很直观 - 只需按顺序单击(如样条输入)即可放置风管布线、管道布线或电缆载波布线。

  •过渡和交汇点是自动生成的。

  •路径将作为一个整体进行处理,但在更新的对话框中单独编辑任何线段或节点。

  对于团队合作用户,可以使用预定义的“MEP 工程师”和“首席 MEP 工程师”角色。为“MEP 工具元素”和“MEP 首选项”创建了新的特定权限。

  MEP Modeler 提供了现代 API,支持自定义附加组件。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

安装方法

  1、将主程序安装到电脑,点击next

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  2、设置软件的安装地址C:Program FilesGraphisoftArchicad 27

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  3、等待Archicad 27安装到电脑,需要一分钟左右

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  4、Archicad 27已经安装到电脑,点击finish

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  5、将补丁AC27_Build3001-UP7-K.exe复制到软件的安装地址,管理员启动,点击CRACK添加补丁

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  6、提示Archicad.exe- File successfully patched![4149 bytes written]说明激活完毕

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  7、管理员身份打开Archicad 27就可以显示引导内容,点击NEW创建新的项目

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

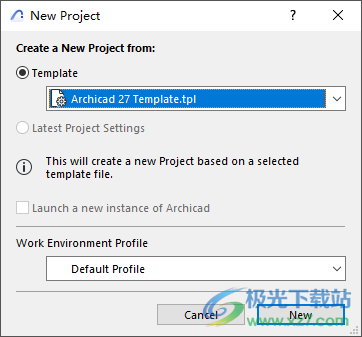

  8、在软件上选择项目主题,设置工作路径,点击NEW开始设计建筑内容

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  9、如图所示,这里就是Archicad 27的设计区域,如果你会使用这款软件就下载吧

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  10、可以点击帮助按钮查看官方的教程文件,也可以打开官方网站查看其他介绍

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

官方教程

  放置 Route 元素

  一、激活工具箱中的布线工具:风管布线、电缆载波布线或管线。

  阿拉伯数字。在平面图或 2D 窗口中:按系列单击以定义路径多边形的线段和节点。

  •每次单击都代表一个节点,该节点连接相邻的段。

  •参考线位于 Route 元素的中心

  •按 Backspace 键删除最后放置的段

  三、要完成路线,请在最后一段的末尾再次单击。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  结果是单个 Route 元素。

  在每个节点上自动生成弯头和过渡。

  由给定路径元素传导的物料流(例如水或空气)始终是恒定的。

  动态更改路由参数

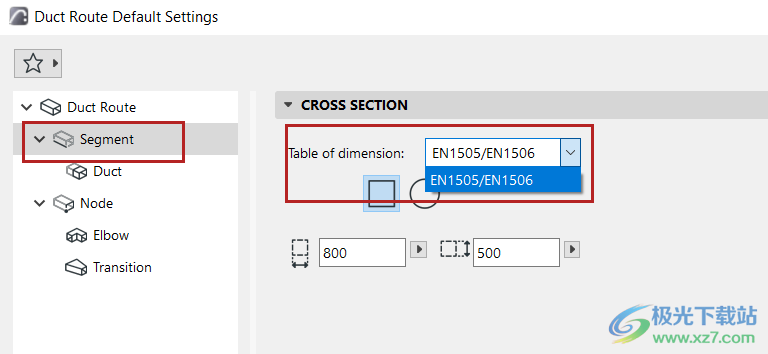

  开始放置路径元素后,您可以在跟踪器中更改其横截面。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  由于您更改了区段的默认参数值,因此该值在设置对话框中显示为“自定义”。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  将分支添加到 Route 元素

  您可以将分支添加到任何放置的路由元素。分支节点是自动添加的。

  创建分支后,原始路由将拆分为多个路由元素。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  Merge Routes

  Routes will merge if:

  •An end node of one Route element is connected to the end node of another

  •A branch is deleted (remaining Routes will be merged together)

  •A branch end node is moved, disconnecting the former branch

  以图形方式编辑路线

  对于任何选定的“路线”(Route) 元素:单击边、节点或参照线以访问 pet 调色板命令。

  插入新节点

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  从参考线:

  一、选择 Insert new node (插入新节点)。

  阿拉伯数字。拖动以创建新节点并更改“路由”形状。

  移动节点

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  可用于两个相邻直线段之间的节点。

  拖动连接节点,或在跟踪器中输入值。这将修改段长度。

  升降路线(平面图)

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  输入要提升路由的值。

  升降路线 (3D)

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  使用“拖动”命令更改 Z 轴上的路径高程。

  继续路线

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  在未连接的直段末端可用。

  柔性风管:移动节点

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  单击“挠性风管”(Flexible Duct) 的节点。

  选择“移动子元素”,然后拖动节点。

  柔性风管:插入新节点

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  单击“柔性风管”(Flexible Duct) 的中心线。

  选择“移动子元素”,然后单击中心线以创建新节点。

  路线选择

  这个对话框在 项目优先权和路线优先权。

  (如果你没有看到,请选择MEP工作环境概要。看应用MEP工作环境)

  在MEP模型中,使用路线偏好设置管道、管道和电缆载波段的尺寸表。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  您可以为每个段类型创建所需的尽可能多的维度表。

  然后在相应的路由段设置中选择需要的表.

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  创建新的尺寸表

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  1.在路线偏好的左侧:选择段类型(管道、管道或电缆载体)。

  2. 点击 加起来 或 重复的 按钮。

  3. 在右边,请输入 姓名 为了新桌子。

  4. 点击 加起来

  5.输入维度和可选描述。维度按升序自动排序。

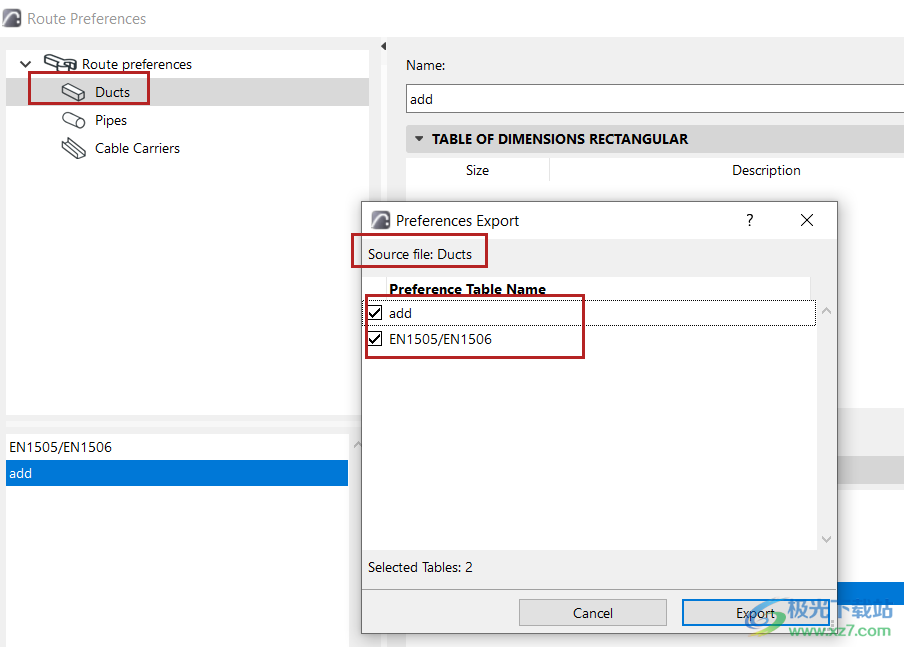

  进出口路线优惠

  使用导入和导出按钮通过XML文件共享选定段类型的一个或多个维度表。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  个人MEP元素

  使用终端,配件和设备工具来放置这些MEP元素。

  1.启动工具。

  2.在平面图或3D上:点击任何可用的连接点(由一个复选标记光标指示)。

  这些元素将正确地连接起来.第二个元素将采用第一个元素的连接几何.

  连接几何学 包括(酌情):形状、高度/宽度、单元壁厚度、连接类型(例如::这些参数与你在关系 元素的MEP定制设置选项卡页的标签页。

  弹性管道

  使用此工具可以很容易地创建一个灵活的几何图形,使用铰片类型的输入。单击现有路由元素的端口连接它,或双击结束输入。

  灵活的管道不会在其两端增加过渡,而且具有不同尺寸的连接必须在路由中解决。

  1D成员(圆柱和梁)

  梁和柱在结构分析模型中作为1d成员表示。他们有两个节点(开始节点和结束节点)和一个连接节点的轴线。

  1d成员是默认在元素核心(或核心组件)的重力中心生成的。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  定制1d成员颜色 结构分析模型表示(偏好) .

  分析成员不延伸到物理体之外,除非它被调整.

  哪些柱和梁是结构分析模型的1d成员?

  列和梁如果符合这些条件,将在结构分析模型中产生1d元:

  •承重的

  •包含一个核心

  •在元素设置中激活"结构成员"复选框

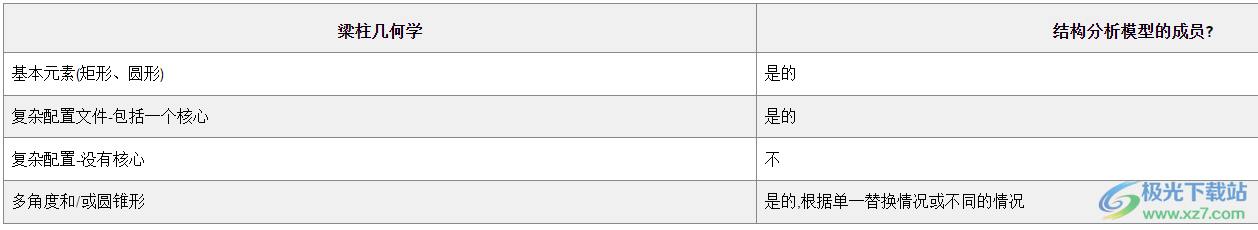

  •支持几何测量(见下表)

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  1d成员的工具设置

  采用立柱或梁设置的结构分析参数面板.

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  结构功能-可承重

  设置结构功能到承重。

  这与分类和属性面板中的结构功能控制相同,具有相同的值。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  结构成员-支持结构分析模型

  默认检查此框:将此元素作为1d成员包括在结构分析模型中。

  取消检查元素是否不应包括在结构分析模型中。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  注:

  –只有当结构功能设置为承重时才可用。

  –如果该元素是复合或复杂的配置图,它必须至少包括一个核心皮肤/组件,才能成为结构分析模型的一部分。

  1d成员-定义结构行为

  这种结构行为设置在基于有限元方法(FEM)的结构分析程序中定义了成员的行为:具体来说,该元素设计用来承受的是哪些类型的力。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  选择一个选项来定义成员的结构行为:

  •标准(默认)-该元件可以传递所有的力,如轴向力和剪切力.

  •仅有轴向力

  •仅限压缩

  •只有张力

  可用定义是固定的,无法定制。

  结构行为设置对物理模型没有影响.

  允许基于规则的修改----1d成员

  激活这些复选框来应用结构分析模型生成规则对话框中定义的相应调整规则。

  在默认情况下, 伸展和削减 和 补偿 检查框:生成规则对话框中定义的拉伸、缩减和偏移调整会影响这个1d成员元素。

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)

  如果一个调整规则使用"快速"调整器,它只在 两个地 检查框 .

  看 结构分析模型生成规则 .

  到 豁免的 此1d成员来自自动调整规则,不检查框(ES)。有关调整规则不适用于这一要素。

  如果需要,可以为该元素设置自定义偏移(见下文)。

  定制偏移量

  如果 补偿 方框不受检查:

  重新定义元素的偏心率,无论是图形化的还是通过输入一个值。

  看偏心性.

  连接范围

  对于梁和柱:这个选项实际上是沿轴延伸1d成员的核心长度。

  实际上扩展核心的目的是使梁或柱能够实现与其他元素的核心连接,如果这种核心连接不存在的话。由于这种虚拟扩展,调整规则(需要核心连接)可以生效

GRAPHISOFT ArchiCAD 27破解版(建筑可视化设计)(1)
