Alphacam 2023是一款功能丰富的零件设计和加工软件,软件界面显示多个功能模块,可以选择创建三维实体模型,可以设定材料类型,可以编辑曲面,可以编辑几何图形,可以使用STL命令处理图形,设计实体模型完毕就可以切换到加工区域,使用适合的刀具处理当前的实体零件,让用户可以在这款软件上设计各种零件的加工方案,由于这款软件是收费的,所以需要花费大量价钱购买软件才能用于商业设计,如果是个人用户学习使用可以下载小编推荐的Alphacam 2023破解补丁,使用补丁可以激活软件全部功能,需要就下载吧!
Alphacam 2023增强功能:
工具方向
工具方向-增强以支持自动圆弧元素
“工具方向”对话框已得到增强,可以自动查找直线或圆弧元素,也可以不查找首选项。用户可以在最长或最短元素的“起点”、“中间”或“终点”之间进行选择,首选项控制为“直线”、“圆弧”或“无首选项”(“直线”或“圆弧”)
工具方向-显示重影工具的选项
对于此版本,在“工具方向”对话框中添加了“显示重影工具”选项,该选项允许打开或关闭重影工具的可见性。此功能暂时覆盖“全局重影工具(Global Ghost Tool)”设置,但在“工具方向”对话框关闭后恢复
工具方向-增加了爬升和常规/左右
对“工具方向”对话框进行了增强。当使用“自动用于口袋”和“自动用于切口”选项时,现在可以将“闭合几何体工具方向”设置为向左或向右切割。这样可以设置爬升或常规加工类型的正确刀具方向。
顺时针(CW)刀具旋转时,可以通过将“侧边”设置为“自动”以进行切割并将“方向”设置为左侧来实现爬升加工。
Rapids Manager
Rapids Manager-改进了对平行平面的支持
Automatic Rapid Manager已通过新的“将Rapids添加到并行平面中的操作”框得到增强。选中此新选项后,ALPHACAM现在在平行平面之间添加Rapids。这意味着工作平面共享局部Z轴矢量方向,但不一定具有相同的原点或局部X-Y轴方向
Rapids Manager-快速级别选择按钮
自动快速管理器已得到增强,现在可以使用位于每个手动输入框旁边的新实现的拾取按钮(…)从图形中拾取快速级别
1、将ALPHACAM 2023软件安装到电脑,直接安装到D:Program FilesHexagonALPHACAM 2023
2、提示软件的安装进度条,等待几分钟
3、软件安装完毕以后在开始菜单打开ALPHACAM License Manager 2023一次
4、打开以后直接关闭就可以了

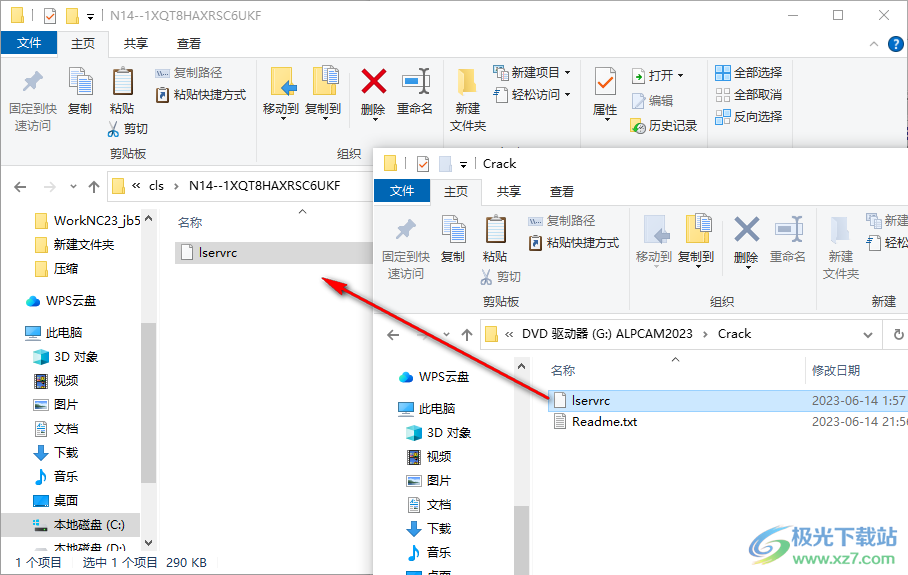

5、然后在Crack文件夹复制补丁lservrc,将其粘贴到C:ProgramDataVero SoftwareClsN14-+
6、如图所示,这里是Alphaedit 2023的功能界面

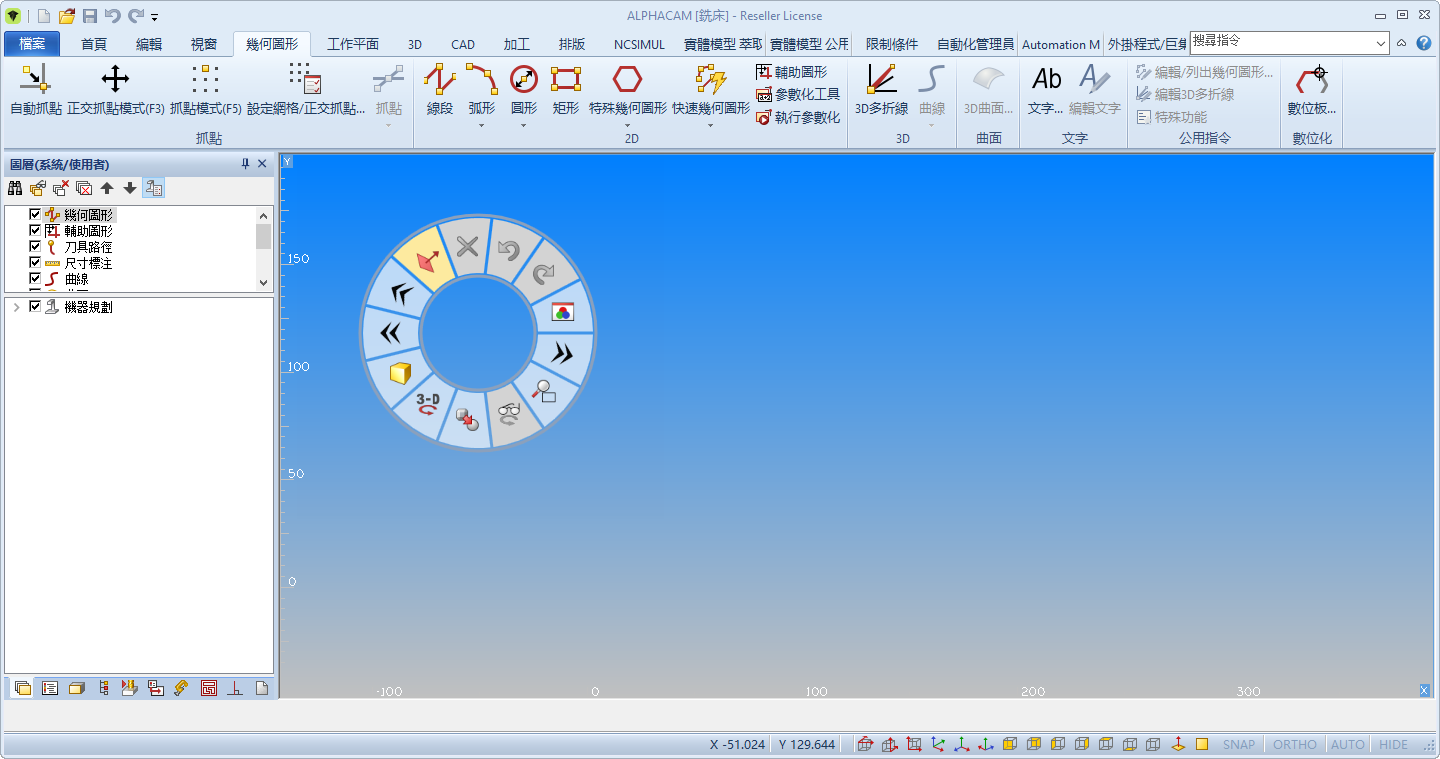

7、ALPHACAM 2023的界面如图所示,可以在这里设计零件
嵌套-锯-连接锯切-添加到嵌套扩展

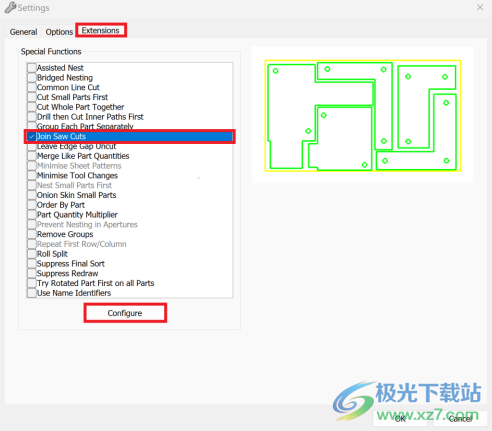

“连接锯切”命令现在已添加到嵌套扩展中。当扩展处于活动状态时,它将在嵌套过程完成后自动运行。可以使用与作为独立命令运行时相同的方式配置新扩展,并且可以从嵌套-设置-扩展-连接锯切-配置访问这些选项
嵌套-当重新嵌套到现有嵌套板材中时,改进了对板材上现有零件孔隙的识别
嵌套现在可以更好地识别板材中现有嵌套零件所在的任何孔。嵌套引擎将现有零件识别为无嵌套空隙区域,现在可以在这些空隙中找到可嵌套区域
嵌套-嵌套扩展-启用从ALPHACAM嵌套对话框配置的洋葱剥皮和零件数量乘数
对洋葱皮小零件和零件数量乘数嵌套扩展进行了增强。现在可以从嵌套设置主页面的扩展选项卡中配置这些扩展。当选择了这些扩展中的任何一个时,“配置”按钮将变为活动状态,允许用户启动扩展对话框并根据需要配置值。
3D雕刻。。。
此命令允许您生成与选定几何图形关联的刀具路径。将生成刀具路径,以便在尖锐的内角以刀具角度提升刀具。
机器|几何| 3D雕刻。。。
为了使用此命令,必须选择用户定义的工具、平面工具、球头工具或用锥度定义的牛鼻子工具。如果没有选择这些工具,将显示以下错误消息:
3D雕刻只适用于硬边界。
使用此命令时,将显示“三维CUT/ENGRAVE”对话框:
这是一个选项卡式对话框。每个选项卡都包含与命令相关的不同选项。
默认情况下,ALHACAM中的对话框使用选项卡。如果愿意,可以更改此设置。
导航到主页|设置|配置► 全体的并在对话框中选择“机械加工”选项卡。
选择复选框选项可以启用带有“上一步”和“下一步”导航按钮而不是选项卡的向导样式对话框。
在单击“确定”之前,请确保从所有选项卡中选择了所有相关选项。任何时候单击“取消”都会中止该命令。
当进行某些选择时,对话框上会显示一个图像来说明该选项的功能。
“常规”选项卡
将鼠标指针放置在对话框上的每个选项或字段上,将显示工具提示。
此选项卡包含以下选项:
工具-允许您设置操作编号,并在必要时查看或更改所选工具:
操作编号-刀具路径的操作编号。
工具-当前选定工具的名称。
更改工具-激活“选择工具”命令,使您可以更改工具。
方法-此部分允许您选择将用于生成此雕刻操作的刀具路径的方法:
几何图形-刀具路径将完全按照选定几何图形在绘图区域中的显示方式。
施工指导线(近似值)-施工元素用作操作的指导。
构造基准线(精确)-构造元素被用作应在何处创建刀具路径的有限定义。
Simple 2.5D(仅限锥形工具)-此方法适用于锥形工具。
要切割的形状-此部分允许您选择要切割的几何图形:
All-在当前工作平面中加工所有可见的几何图形。
选定-允许您选择要加工的单个几何图形。
局部-允许您通过选择起点和终点在几何图形上指定局部刀具路径。
XY角点-此部分允许您选择如何处理操作的角点:
滚圆角-生成一个圆角,因为工具将滚圆角。
直边-生成一个直边角,因为工具将具有直边运动。
工具数据选项卡
将鼠标指针放置在对话框上的每个选项或字段上,将显示工具提示。
此选项卡包含以下选项:
工具-使您能够定义工具的详细信息和特性,包括识别号、直径、速度和进给:
刀具编号-将在NC代码中使用的选定刀具的默认刀具编号。
偏移编号-将在NC代码中使用的刀具偏移编号。
直径-选定刀具的直径,单位为。
主轴速度-此操作的默认主轴速度。
向下进给-此操作的默认向下进给速度。
切割进给-此操作的默认切割进给速度。
冷却液-允许您指定加工过程中使用的冷却液输送方法:
无-不提供冷却液。
薄雾-将输送冷却液薄雾。
溢出-冷却液会溢出工件。
直通工具-冷却液将通过工具输送
